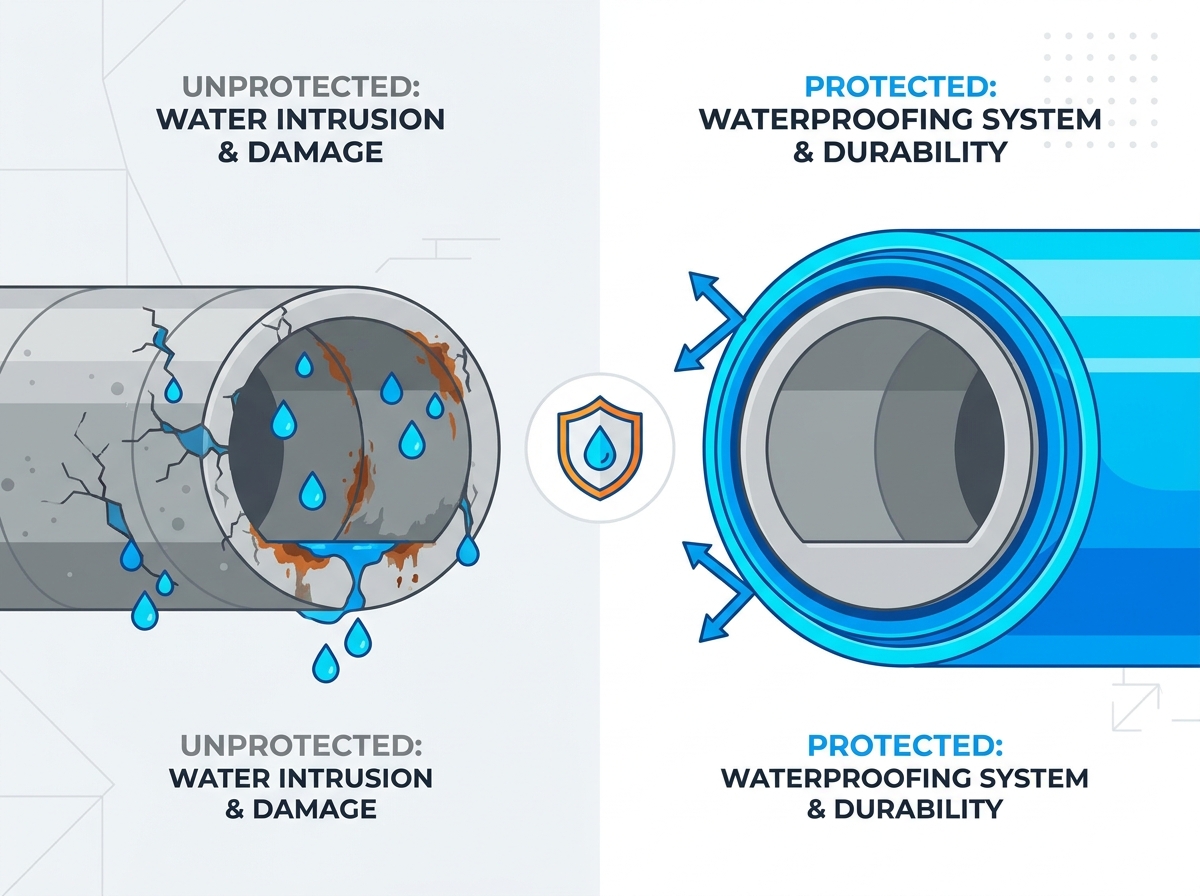

Hệ thống chống thấm đường hầm giúp bảo vệ cơ sở hạ tầng ngầm khỏi sự xâm nhập của nước ngầm, hư hỏng bê tông và sửa chữa tốn kém. Sự xâm nhập liên tục của nước có thể góp phần gây ra sự ăn mòn cốt thép, hư hỏng mối nối và hỏng hóc trong hệ thống điện hoặc tín hiệu.
Bảo vệ hiệu quả đòi hỏi nhiều hơn một màng chống thấm. Các kỹ sư phải xem xét áp lực nước ngầm, điều kiện địa chất, phương pháp đào, chuyển động kết cấu và bảo trì lâu dài. Hướng dẫn này giải thích các hệ thống chống thấm đường hầm phổ biến, so sánh các vật liệu chính và phác thảo các biện pháp thực tế để cải thiện chất lượng lắp đặt và tuổi thọ sử dụng.
Nước ngầm gây áp lực lên các công trình ngầm và có thể xâm nhập qua các vết nứt, mối nối thi công và các khuyết tật của lớp chống thấm. Theo ước tính sơ bộ, cột nước cao 10 mét tạo ra áp suất thủy tĩnh khoảng 0,1 MPa. Áp lực thiết kế thực tế phụ thuộc vào mực nước ngầm và điều kiện dự án.
Nước ngầm cũng có thể chứa sunfat, clorua và các chất gây hại khác. Tùy thuộc vào nồng độ và điều kiện tiếp xúc của chúng, các chất này có thể góp phần làm hư hỏng bê tông hoặc ăn mòn cốt thép. Việc điều tra hiện trường cần xác định thành phần hóa học liên quan của nước ngầm trước khi chỉ định hệ thống chống thấm.
Độ lún, thay đổi nhiệt độ và hoạt động địa chấn có thể gây áp lực lên lớp lót, mối nối và lớp chống thấm của đường hầm. Một hệ thống phù hợp phải đáp ứng được chuyển động dự kiến và hoạt động phù hợp với thiết kế kết cấu.
Nước xâm nhập cũng có thể ảnh hưởng đến hoạt động của đường hầm. Độ ẩm có thể làm hỏng thiết bị điện, tăng yêu cầu bảo trì và tạo ra các mối nguy hiểm về an toàn. Ở vùng khí hậu lạnh, nước đóng băng có thể gây ra các vấn đề về vận hành và cấu trúc.
Yêu cầu chống thấm phụ thuộc vào mục đích sử dụng của đường hầm và thông số kỹ thuật của dự án. Một số đường hầm vận chuyển yêu cầu kiểm soát chặt chẽ rò rỉ nhìn thấy được để bảo vệ thiết bị và duy trì điều kiện vận hành an toàn. Các dự án khác có thể cho phép thoát nước có kiểm soát nếu thiết kế và yêu cầu về môi trường cho phép.
Tiêu chí hoạt động phải xác định mức độ rò rỉ có thể chấp nhận được, các yêu cầu kiểm tra, bố trí hệ thống thoát nước và trách nhiệm bảo trì. Mục tiêu về tuổi thọ thiết kế phải được hỗ trợ bởi dữ liệu vật liệu phù hợp, thiết kế hệ thống và kiểm soát chất lượng thay vì tuyên bố về tuổi thọ chung.
Hệ thống không thoát nước được thiết kế để chống lại áp lực nước ngầm quy định mà không cần phụ thuộc vào việc xả nước liên tục phía sau lớp lót. Chúng có thể phù hợp với các đường hầm đô thị, đường giao cắt dưới nước và các vị trí cần hạn chế lượng nước ngầm rút xuống.
Màng chống thấm, lớp lót kết cấu, mối nối và phần xuyên thấu phải phối hợp với nhau như một hệ thống tích hợp. Tính toán kết cấu phải tính đến áp lực nước ngầm và lực nâng tiềm năng.
Hệ thống thoát nước thu thập nước ngầm và dẫn nó qua các lớp, kênh hoặc đường ống thoát nước. Khi được thiết kế và bảo trì hợp lý, hệ thống thoát nước có thể làm giảm áp lực nước tác động lên lớp lót.
Tuy nhiên, hiệu quả thoát nước có thể suy giảm do trầm tích, trầm tích khoáng sản hoặc tăng trưởng sinh học. Các nhà thiết kế nên xem xét khả năng tiếp cận các yêu cầu làm sạch, xả thải và tác động môi trường của việc loại bỏ nước ngầm.
| Hệ số Hệ | thống thoát nước | Hệ thống không thoát nước |
|---|---|---|
| Quản lý nước | Thu gom và xả nước ngầm | Chống lại áp lực nước ngầm quy định |
| Nhu cầu bảo trì chính | Kiểm tra và vệ sinh đường thoát nước | Kiểm tra các chi tiết chống thấm và các điểm rò rỉ |
| Cân nhắc về môi trường | Đánh giá lưu lượng và rút nước ngầm | Đánh giá tải trọng công trình và bảo vệ nước ngầm |
| Thiết kế kết cấu | Phụ thuộc vào hiệu suất thoát nước và áp suất dư | Tính đến áp lực thiết kế và nâng cao |
| Sự phù hợp điển hình | Các dự án được phép thoát nước và có thể bảo trì | Các dự án yêu cầu điều kiện nước ngầm được kiểm soát hoặc kiểm soát rò rỉ nghiêm ngặt |
Sự lựa chọn phải dựa trên dữ liệu địa kỹ thuật, yêu cầu về môi trường, tính toán kết cấu và nguồn lực bảo trì sẵn có.
Màng tấm làm từ các vật liệu như PVC, HDPE và TPO tạo ra rào cản chống lại sự xâm nhập của nước. Vật liệu được chọn phải đáp ứng các yêu cầu của dự án về khả năng kháng hóa chất, tính linh hoạt, hiệu suất của đường may và khả năng bảo vệ cơ học.
Vải địa kỹ thuật có thể được sử dụng để bảo vệ màng khỏi nền thô. Trong các hệ thống thoát nước, vải địa kỹ thuật hoặc vật liệu tổng hợp thoát nước phù hợp cũng có thể giúp dẫn nước ngầm vào các ống thu gom. Vai trò của họ phụ thuộc vào thiết kế hệ thống được chỉ định.
Đối với các dự án đường hầm yêu cầu chống thấm được áp dụng trước, CANLON cung cấp Màng chống thấm được áp dụng trước MBP-Pro . Sản phẩm này được thiết kế cho các ứng dụng dưới mặt đất, bao gồm đường hầm và công trình tàu điện ngầm. Các nhóm dự án nên xác nhận tính phù hợp của sản phẩm và các yêu cầu lắp đặt so với các thông số kỹ thuật của dự án.
Màng thi công chất lỏng có thể tạo thành một lớp liên tục xung quanh các bề mặt không đều và các chi tiết phức tạp. Chúng có thể phù hợp với các đoạn hầm, đường ngang đã chọn và các khu vực khó có thể tạo chi tiết màng tấm.
Hiệu suất phụ thuộc vào việc chuẩn bị bề mặt, điều kiện độ ẩm, nhiệt độ, độ dày thi công và quá trình bảo dưỡng. Hệ thống được chỉ định phải tương thích với nền và vật liệu xây dựng xung quanh.
Phụ gia tinh thể có thể làm giảm sự xâm nhập của nước qua bê tông trong điều kiện thích hợp. Lớp phủ xi măng có thể hữu ích trên bề mặt bê tông ổn định hoặc trong các ứng dụng sửa chữa đã chọn.
Những vật liệu này không được tự động thay thế màng sơ cấp nơi dự kiến có áp lực nước cao hoặc chuyển động cấu trúc đáng kể. Vai trò của chúng phải được xác định trong thiết kế chống thấm tổng thể.
Vật liệu phun có thể giúp bịt kín các vết nứt, mối nối và khoảng trống bị rò rỉ trong các đường hầm hiện có. Nhựa polyurethane, epoxy và acrylic có các đặc tính và ứng dụng khác nhau.
Trước khi chọn vật liệu phun, các kỹ sư nên xác định đường rò rỉ, đánh giá dòng nước và xác định xem vết nứt hoặc khớp có chuyển động hay không. Việc phun có thể giải quyết rò rỉ cục bộ, nhưng nó không thay thế việc đánh giá hệ thống chống thấm trên phạm vi rộng hơn.
Việc lựa chọn vật liệu phải tính đến môi trường đường hầm, phương pháp xây dựng và các yêu cầu của dự án.
| Loại vật liệu | Ưu điểm tiềm năng | Những cân nhắc chính |
|---|---|---|
| Màng tấm PVC | Tính linh hoạt và đường nối hàn nhiệt | Xác minh khả năng tương thích hóa học, chất lượng đường may và đặc tính vật liệu lâu dài |
| Màng tấm HDPE | Kháng hóa chất và độ bền cơ học | Lập kế hoạch chi tiết và kết nối xung quanh hình học phức tạp |
| Màng tấm TPO | Tùy chọn màng nhựa nhiệt dẻo | Xác nhận khả năng tương thích của sản phẩm và yêu cầu hàn |
| Màng ứng dụng chất lỏng | Bảo hiểm liên tục xung quanh các chi tiết không đều | Kiểm soát điều kiện bề mặt, độ dày thi công và quá trình bảo dưỡng |
| Vật liệu kết tinh hoặc xi măng | Có thể làm giảm sự xâm nhập của nước qua bê tông | Đánh giá sự chuyển động của vết nứt, áp lực nước và sự cần thiết của màng sơ cấp |
Không có vật liệu nào là tốt nhất cho mọi đường hầm. Việc lựa chọn phải được hỗ trợ bởi tài liệu sản phẩm, điều tra địa điểm, yêu cầu thiết kế và các tiêu chuẩn hiện hành.
Vật liệu chống thấm đường hầm có thể tiếp xúc với độ ẩm kéo dài, hóa chất nước ngầm và chuyển động cấu trúc. Các kỹ sư nên xem xét dữ liệu độ bền liên quan và khả năng của hệ thống trong việc đáp ứng độ rộng vết nứt dự kiến và chuyển động của mối nối.
Chỉ riêng giá trị độ giãn dài của vật liệu không quyết định được hiệu quả hoạt động của hệ thống chống thấm hoàn chỉnh. Đặc tính của nền, sự liên kết, đường nối, đầu cuối và chất lượng lắp đặt cũng ảnh hưởng đến kết quả.
Điều kiện lắp đặt có thể ảnh hưởng đến hiệu suất hệ thống. Màng tấm yêu cầu xử lý và lắp đặt đường nối thích hợp, trong khi hệ thống sử dụng chất lỏng có thể yêu cầu kiểm soát chặt chẽ hơn về độ ẩm bề mặt và điều kiện bảo dưỡng.
Các yêu cầu về an toàn cháy nổ và môi trường phải được xác nhận dựa trên các thông số kỹ thuật của dự án và các quy định hiện hành. Việc lựa chọn sản phẩm phải dựa trên kết quả thử nghiệm được ghi lại và sự phù hợp với môi trường đường hầm dự định.
Thi công cắt và che có thể cho phép lắp đặt lớp chống thấm ở bên ngoài của kết cấu bê tông đã hoàn thiện trước khi san lấp. Trong các ứng dụng làm rèm che, màng được ứng dụng trước có thể được lắp đặt dựa vào kết cấu chắn đã chuẩn bị sẵn trước khi đổ bê tông chính.
Thiết kế phải tính đến các hạn chế tiếp cận, bảo vệ màng, chi tiết mối nối và hư hỏng có thể xảy ra trong quá trình san lấp.
Máy khoan hầm thường sử dụng các đoạn bê tông đúc sẵn để làm lớp lót. Các miếng đệm được thiết kế tại các mối nối phân đoạn cung cấp lớp bịt kín chính giữa các phân đoạn liền kề.
Hiệu suất phụ thuộc vào việc lựa chọn miếng đệm, dung sai phân đoạn, căn chỉnh khớp và chất lượng lắp đặt. Các kết nối, xuyên thấu và các kết cấu đặc biệt có thể yêu cầu các chi tiết chống thấm bổ sung.
Đường hầm khai thác có thể sử dụng màng chống thấm giữa lớp chống đỡ chính và lớp lót thứ cấp. Hệ thống được chọn phải phù hợp với đặc điểm bề mặt, trình tự thi công, điều kiện nước và không gian làm việc sẵn có.
Các giải pháp Kỹ thuật Xây dựng của CANLON cung cấp thêm thông tin về các ứng dụng chống thấm đường hầm.
Trước khi lắp đặt, hãy kiểm tra bề mặt xem có vật liệu lỏng lẻo, hình chiếu sắc nét, khuyết tật bề mặt và điều kiện độ ẩm không phù hợp hay không. Yêu cầu chuẩn bị phải tuân theo tài liệu kỹ thuật của hệ thống đã chọn.
Các đường nối, khe thi công, khe co giãn và đường ống xuyên qua là những điểm kiểm tra quan trọng. Sử dụng các thành phần chi tiết tương thích và tuân theo các quy trình lắp đặt đã được phê duyệt cho hệ thống được chỉ định.
Kế hoạch chất lượng dự án cần xác định các giai đoạn kiểm tra trước khi che giấu lớp chống thấm. Tùy thuộc vào thiết kế màng và mối nối, việc kiểm tra phù hợp có thể bao gồm kiểm tra bằng mắt, kiểm tra đường nối, kiểm tra chân không hoặc các phương pháp được phê duyệt khác.
Ghi lại các lỗi, sửa chữa và kết quả kiểm tra. Không che màng cho đến khi hoàn thành các cuộc kiểm tra cần thiết.
Để tham khảo ứng dụng thực tế, hãy xem dự án tấm chống thấm và thoát nước Đường hầm Tianjia của CANLON.
Lập kế hoạch bảo trì phải phản ánh hệ thống đã chọn và các điều kiện vận hành của đường hầm. Các hoạt động được đề xuất có thể bao gồm:
Kiểm tra các khớp nối có thể tiếp cận và các điểm rò rỉ có thể nhìn thấy được.
Làm sạch và kiểm tra các đường thoát nước nơi hệ thống thoát nước được lắp đặt.
Giám sát các khu vực ẩm ướt, vết nứt và sự xâm nhập của nước.
Ghi lại các sửa chữa và thay đổi trong mô hình rò rỉ.
Đánh giá lại hiệu quả chống thấm sau những thay đổi đáng kể về cấu trúc hoặc vận hành.
Chiến lược bảo trì được lên kế hoạch tốt có thể giúp xác định sớm các vấn đề và giảm sự gián đoạn đối với hoạt động của đường hầm.
Hệ thống chống thấm đường hầm rất cần thiết để kiểm soát sự xâm nhập của nước và bảo vệ cơ sở hạ tầng dưới lòng đất. Giải pháp phù hợp phụ thuộc vào áp lực nước ngầm, địa chất, phương pháp đào, chuyển động kết cấu và yêu cầu bảo trì.
Hệ thống thoát nước và không thoát nước phục vụ các mục đích khác nhau, trong khi màng tấm, sản phẩm dạng lỏng, vật liệu tinh thể và vữa phun đáp ứng các nhu cầu chống thấm khác nhau. Hiệu suất đáng tin cậy phụ thuộc vào việc lựa chọn vật liệu tương thích, chi tiết các mối nối một cách cẩn thận, chuẩn bị chất nền chính xác và xác minh chất lượng lắp đặt.
Sự phối hợp sớm giữa các nhà thiết kế, nhà thầu và chuyên gia chống thấm giúp giảm thiểu rủi ro dự án và hỗ trợ bảo vệ đường hầm lâu dài.
Chống thấm đường hầm giúp hạn chế nước xâm nhập, giảm hư hỏng do độ ẩm, bảo vệ thiết bị và giảm nguy cơ sửa chữa tốn kém.
Hệ thống thoát nước thu thập và xả nước ngầm. Hệ thống không thoát nước được thiết kế để chống lại áp lực nước ngầm quy định mà không cần dựa vào hệ thống thoát nước liên tục.
Sự lựa chọn phụ thuộc vào điều kiện nước ngầm, phương pháp xây dựng, tiếp xúc với hóa chất, chuyển động kết cấu và yêu cầu lắp đặt. Dữ liệu sản phẩm và thông số kỹ thuật của dự án sẽ hướng dẫn quyết định.
Nhiều chỗ rò rỉ cục bộ có thể được xử lý bằng vật liệu phun thích hợp hoặc các phương pháp sửa chữa khác. Giải pháp phụ thuộc vào nguồn rò rỉ, áp lực nước, chuyển động của vết nứt và tình trạng của kết cấu hiện có.
Chuẩn bị lớp nền đúng cách, chi tiết các đường nối và mối nối một cách cẩn thận, tuân theo các quy trình lắp đặt đã được phê duyệt và hoàn thành các cuộc kiểm tra và thử nghiệm được chỉ định trước khi phủ lớp chống thấm.
