Chống thấm đường hầm bảo vệ cơ sở hạ tầng ngầm khỏi sự xâm nhập của nước ngầm, suy thoái do độ ẩm và sửa chữa tốn kém. Sự xâm nhập liên tục của nước có thể đẩy nhanh quá trình ăn mòn cốt thép, làm hỏng hệ thống điện và làm gián đoạn các dịch vụ vận tải hoặc tiện ích.
Việc lựa chọn một hệ thống chống thấm phù hợp đòi hỏi nhiều hơn là việc so sánh giá cả vật liệu. Các kỹ sư phải xem xét áp lực nước ngầm, điều kiện địa chất, phương pháp đào, chuyển động kết cấu, an toàn cháy nổ và khả năng tiếp cận bảo trì. Hướng dẫn này so sánh các hệ thống chống thấm đường hầm thông thường, giải thích các yếu tố lựa chọn vật liệu chính và phác thảo các biện pháp thực tế để cải thiện chất lượng lắp đặt.
Áp lực nước ngầm tăng theo cột nước phía trên đường hầm. Theo ước tính sơ bộ, cột nước cao 10 mét tạo ra áp suất thủy tĩnh khoảng 0,1 MPa. Áp lực thiết kế thực tế phụ thuộc vào mực nước ngầm, điều kiện thoát nước và các yêu cầu cụ thể của dự án.
Hóa học nước ngầm cũng ảnh hưởng đến độ bền. Sunfat, clorua và các chất mạnh khác có thể làm hỏng bê tông hoặc ảnh hưởng đến vật liệu chống thấm. Việc điều tra hiện trường cần xác định mức độ tiếp xúc với hóa chất có liên quan trước khi nhóm thiết kế chọn hệ thống chống thấm.
Độ lún, thay đổi nhiệt độ và chuyển động địa chấn có thể tạo ra các vết nứt hoặc các chi tiết chống thấm căng thẳng. Hệ thống được chọn phải phù hợp với chuyển động dự kiến và vẫn tương thích với thiết kế kết cấu.
Màng linh hoạt và hệ thống khớp phù hợp có thể giúp kiểm soát chuyển động. Tuy nhiên, hiệu suất phụ thuộc vào đặc tính vật liệu, chi tiết mối nối, điều kiện nền và chất lượng lắp đặt.
Phương pháp đào xác định giải pháp chống thấm nào là thực tế.
Đường hầm đào và che: Màng chống thấm được thi công trước có thể được lắp đặt trên các kết cấu chắn đã được chuẩn bị sẵn trước khi đúc lớp lót bê tông chính.
Hầm khoan: Lớp lót phân đoạn đúc sẵn thường dựa vào hệ thống đệm được thiết kế tại các mối nối phân đoạn. Các biện pháp bổ sung có thể được yêu cầu tại các kết nối và kết cấu đặc biệt.

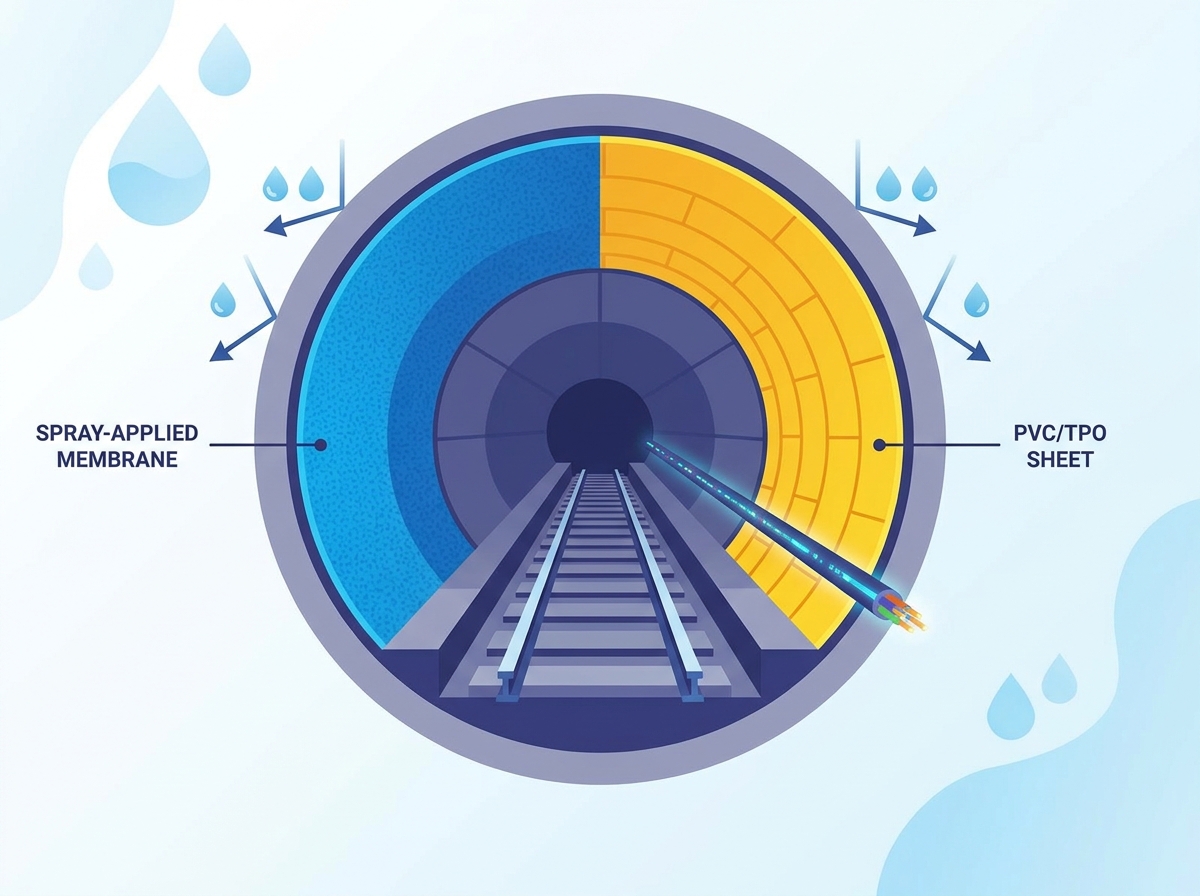

Đường hầm khoan nổ hoặc NATM: Chống thấm có thể sử dụng tấm hoặc màng phun giữa lớp lót chính và lớp lót phụ, tùy thuộc vào thiết kế.
Hệ thống thoát nước thu thập nước ngầm phía sau hoặc xung quanh lớp lót và dẫn nó đến các kênh hoặc đường ống thoát nước được chỉ định. Cách làm này có thể làm giảm áp lực nước tác động lên lớp lót khi hệ thống thoát nước hoạt động như thiết kế.
Tuy nhiên, khả năng thoát nước có thể suy giảm do trầm tích, trầm tích khoáng sản hoặc các vấn đề bảo trì. Các nhà thiết kế nên đánh giá các yêu cầu xả thải, khả năng làm sạch và tác động môi trường của việc loại bỏ nước ngầm.
Các hệ thống không thoát nước hoặc bể chứa được thiết kế để chống lại áp lực nước ngầm quy định mà không phụ thuộc vào việc xả nước ngầm liên tục. Chúng có thể phù hợp với các đường hầm đô thị, đường giao cắt dưới nước và các địa điểm cần kiểm soát việc rút nước ngầm.
Kết cấu, mối nối và lớp chống thấm phải phối hợp với nhau để chịu được tải trọng thiết kế. Độ dày cốt thép và lớp lót cần thiết phải được xác định thông qua tính toán kết cấu thay vì chỉ giả định từ phương pháp chống thấm.
| Hệ số đánh giá | Hệ thống thoát nước | Hệ thống không thoát nước |
|---|---|---|
| Quản lý nước | Thu gom và xả nước ngầm | Chịu được áp lực nước ngầm thiết kế |
| BẢO TRÌ | Kiểm tra và làm sạch hệ thống thoát nước là quan trọng | Tính toàn vẹn của khả năng chống thấm và tình trạng khớp là rất quan trọng |
| Cân nhắc về môi trường | Đánh giá nhu cầu xả và rút nước ngầm | Có thể giảm nhu cầu xả nước ngầm liên tục |
| Thiết kế kết cấu | Phụ thuộc vào hiệu suất thoát nước và áp lực nước dư | Phải tính đến áp lực và lực nâng nước ngầm được chỉ định |
| Ứng dụng điển hình | Thích hợp ở nơi hệ thống thoát nước được cho phép và có thể bảo trì được | Thích hợp ở nơi cần kiểm soát nước ngầm hoặc độ kín nước nghiêm ngặt |
Lựa chọn cuối cùng phải phản ánh báo cáo địa kỹ thuật, yêu cầu về môi trường, tính toán kết cấu và kế hoạch bảo trì dài hạn.
Màng ứng dụng trước được lắp đặt trước khi đổ bê tông kết cấu. Bê tông sau đó được đổ lên bề mặt liên kết được chỉ định của màng. Một liên kết được thiết kế phù hợp có thể giúp hạn chế sự di chuyển của nước giữa màng và bê tông.
Các hệ thống này đặc biệt phù hợp với các đường hầm đào và che phủ cũng như các ứng dụng chống thấm bên ngoài khác, nơi việc tiếp cận từ bên ngoài bị hạn chế sau khi xây dựng.
Màng chống thấm ứng dụng trước MBP-Pro của CANLON được thiết kế cho các ứng dụng dưới lớp, bao gồm đường hầm và công trình tàu điện ngầm. Các nhóm dự án nên xác nhận tính tương thích của sản phẩm, yêu cầu chi tiết và hướng dẫn cài đặt trước khi thông số kỹ thuật.
Màng tấm cung cấp một lớp chống thấm liên tục khi các đường nối, độ xuyên thấu và chuyển tiếp được chi tiết chính xác. Lựa chọn vật liệu nên xem xét khả năng tiếp xúc với hóa chất, tính linh hoạt, lắp đặt đường may, khả năng chống đâm thủng và khả năng tương thích với hệ thống lót.
| Vật liệu | Những cân nhắc chính |
|---|---|
| PVC | Linh hoạt và thường được nối bằng hàn nhiệt; xác minh tính tương thích hóa học và các yêu cầu cụ thể của sản phẩm. |
| HDPE | Cung cấp khả năng kháng hóa chất và độ bền cơ học; phương pháp chi tiết và chung đòi hỏi phải lập kế hoạch cẩn thận. |
| TPO | Cung cấp tùy chọn màng nhựa nhiệt dẻo; điều kiện hàn và tính tương thích của sản phẩm phải được xác minh. |
| EPDM | Cung cấp tính linh hoạt và độ giãn dài; xác nhận sự phù hợp của hệ thống hầm và các chi tiết mối nối. |
Không có vật liệu nào phù hợp cho mọi đường hầm. Việc lựa chọn phải dựa trên dữ liệu sản phẩm đã được xác minh, điều kiện dự án và các tiêu chuẩn áp dụng.
Các hệ thống ứng dụng chất lỏng có thể tạo thành một lớp liên tục xung quanh các bề mặt không đều và các chi tiết phức tạp. Chúng có thể hữu ích cho các đoạn đường hầm đã chọn, các đoạn chuyển tiếp hoặc công việc cải tạo.
Chất lượng ứng dụng phụ thuộc vào việc chuẩn bị bề mặt, điều kiện độ ẩm, nhiệt độ, độ dày lớp phủ và yêu cầu bảo dưỡng. Sản phẩm được chỉ định phải tương thích với lớp nền và các lớp thi công tiếp theo.
Sản phẩm kết tinh có thể làm giảm sự xâm nhập của nước qua bê tông trong điều kiện thích hợp. Lớp phủ xi măng cũng có thể hữu ích trên bề mặt bê tông ổn định hoặc trong các ứng dụng sửa chữa đã chọn.
Những vật liệu này không được tự động thay thế lớp màng sơ cấp trong đường hầm chịu áp lực nước đáng kể hoặc chuyển động kết cấu. Sự phù hợp của chúng phụ thuộc vào điều kiện vết nứt, yêu cầu thiết kế và chiến lược chống thấm tổng thể.
Vật liệu phun có thể giúp bịt kín các vết nứt, mối nối và khoảng trống trong các kết cấu đường hầm hiện có. Các vật liệu gốc polyurethane, epoxy và acrylic phục vụ các mục đích khác nhau, do đó việc lựa chọn phải phản ánh dòng nước, chuyển động của vết nứt và các yêu cầu về kết cấu.
Trước khi tiêm, các đội nên xác định đường rò rỉ và đánh giá xem sự cố có liên quan đến vết nứt di chuyển, mối nối thi công hay khoảng trống phía sau lớp lót hay không. Việc phun có thể kiểm soát sự rò rỉ cục bộ nhưng nó không thay thế được việc đánh giá chống thấm hoàn chỉnh.
Một hệ thống phù hợp sẽ giải quyết được những rủi ro quan trọng nhất của dự án thay vì chỉ dựa vào một yêu cầu quan trọng duy nhất.
Điều kiện nước ngầm: Thiết lập mực nước ngầm, áp suất dự kiến, sự thay đổi theo mùa và thành phần hóa học nước ngầm.
Phương pháp đào: Xác nhận xem hệ thống áp dụng trước, áp dụng sau, nối phân đoạn hay áp dụng phun là thực tế.
Chuyển vị kết cấu: Xem xét các kỳ vọng về độ lún, điều kiện địa chấn, khe co giãn và thiết kế kiểm soát vết nứt.
Hạn chế trong xây dựng: Đánh giá điều kiện bề mặt, không gian làm việc sẵn có, thời tiết và trình tự lắp đặt.
Yêu cầu về hỏa hoạn và môi trường: Xác minh mã dự án hiện hành và tài liệu vật liệu.
Khả năng tiếp cận bảo trì: Xem xét việc làm sạch hệ thống thoát nước, kiểm tra và sửa chữa rò rỉ trong tương lai.
Chi phí vòng đời: So sánh chi phí lắp đặt ban đầu với rủi ro kiểm tra, sửa chữa và gián đoạn dịch vụ.
Đối với các ứng dụng kỹ thuật dân dụng ngầm, CANLON cung cấp thông tin tổng quan về các giải pháp của mình trên trang Kỹ thuật dân dụng chính thức.
Chất nền phải đáp ứng các yêu cầu của hệ thống đã chọn về độ ổn định, độ sạch, hình dáng bề mặt và điều kiện độ ẩm. Các phần nhô ra sắc nét, vật liệu lỏng lẻo và các khuyết tật bề mặt không phù hợp cần được sửa chữa trước khi lắp đặt màng.
Các lớp bảo vệ hoặc các bộ phận thoát nước chỉ nên được sử dụng khi hệ thống được chỉ định yêu cầu.
Các khe thi công, khe co giãn, đường ống xuyên qua và những thay đổi về hình dạng kết cấu đòi hỏi phải có thiết kế chống thấm chi tiết. Vật liệu chặn nước, chất bịt kín tương thích, ống phun hoặc các thành phần màng bổ sung có thể được chỉ định tùy theo loại mối nối và thiết kế dự án.
Người lắp đặt phải tuân theo các quy trình đã được phê duyệt của nhà sản xuất đối với việc chồng lên nhau, hàn, liên kết và sửa chữa. Những khu vực bị hư hỏng phải được kiểm tra và sửa chữa trước khi phủ lớp màng bằng bê tông hoặc các lớp xây dựng khác.
Kế hoạch đảm bảo chất lượng cần xác định các điểm kiểm tra và phương pháp kiểm tra phù hợp trước khi bắt đầu công việc. Tùy thuộc vào loại màng, cấu hình đường may và thông số kỹ thuật của dự án, việc kiểm tra có thể bao gồm kiểm tra đường may, kiểm tra chân không hoặc các phương pháp phát hiện rò rỉ đã được phê duyệt khác.
Tất cả các kết quả kiểm tra và sửa chữa phải được ghi lại trước khi che giấu lớp chống thấm.
Để tham khảo ứng dụng đường hầm thực tế, hãy xem của CANLON dự án tấm chống thấm và thoát nước đường hầm Tianjia .
Chi phí ban đầu của hệ thống chống thấm không đại diện cho tổng chi phí vòng đời của nó. Việc sửa chữa rò rỉ có thể yêu cầu tiếp cận khó khăn, hạn chế giao thông, lao động chuyên môn và gián đoạn dịch vụ.
Một kế hoạch bảo trì thực tế cần đề cập đến:
Kiểm tra các mối nối có thể tiếp cận và các điểm rò rỉ có thể nhìn thấy được.
Lập kế hoạch vệ sinh và kiểm tra hệ thống thoát nước nếu được lắp đặt.
Giám sát các khu vực ẩm ướt, vết nứt và sự xâm nhập của nước.
Tài liệu về việc sửa chữa và thay đổi các mẫu rò rỉ.
Đánh giá hiệu quả chống thấm sau những thay đổi lớn về kết cấu hoặc vận hành.
Giải pháp tiết kiệm chi phí nhất là hệ thống đáp ứng các yêu cầu của dự án và có thể được lắp đặt, kiểm tra và bảo trì một cách đáng tin cậy trong suốt thời gian sử dụng dự kiến.
Giải pháp chống thấm đường hầm tốt nhất phụ thuộc vào áp lực nước ngầm, điều kiện địa chất, phương pháp đào, chuyển động kết cấu và yêu cầu bảo trì. Hệ thống thoát nước và không thoát nước phục vụ các mục đích khác nhau, trong khi màng, lớp phủ, vật liệu tinh thể và vữa phun giải quyết các phần khác nhau của chiến lược chống thấm.
Đối với nhiều ứng dụng rèm che, màng liên kết hoàn toàn được dán trước có thể giúp hạn chế sự di chuyển của nước sang các bên khi được chỉ định và lắp đặt chính xác. Hiệu suất lâu dài cũng phụ thuộc vào chi tiết mối nối, chuẩn bị bề mặt, kiểm tra và tuân thủ các yêu cầu của dự án.
Sự phối hợp sớm giữa các nhà thiết kế, nhà thầu và chuyên gia chống thấm giúp giảm thiểu rủi ro trong xây dựng và cải thiện độ tin cậy của cơ sở hạ tầng ngầm.
Không có giải pháp phổ quát. Sự lựa chọn phụ thuộc vào áp lực nước ngầm, phương pháp đào, địa chất, chuyển động kết cấu và yêu cầu bảo trì.
Hệ thống thoát nước thu thập và xả nước ngầm. Các hệ thống không thoát nước được thiết kế để chống lại áp lực nước quy định mà không phụ thuộc vào việc xả nước ngầm liên tục.
Nó được lắp đặt trước khi đổ bê tông kết cấu. Sau đó, bê tông được đổ lên bề mặt liên kết được chỉ định, giúp tạo thành một bề mặt chống thấm tích hợp.
Không phải trong mọi ứng dụng. Vật liệu kết tinh có thể làm giảm tính thấm của bê tông nhưng khả năng thích ứng với chuyển động kết cấu và áp lực nước của chúng phải được đánh giá cho từng dự án cụ thể.
Chuẩn bị bề mặt một cách chính xác, chi tiết các mối nối và độ xuyên thấu một cách cẩn thận, tuân theo các quy trình lắp đặt đã được phê duyệt, kiểm tra các đường nối và hoàn thành các thử nghiệm được chỉ định trước khi phủ lớp chống thấm.
