Nguyên lý làm việc thoát nước Siphon

Hiện tượng siphon là một hiện tượng tự nhiên trong cơ học chất lỏng. Nó tận dụng sự chênh lệch trọng lượng và áp suất của chất lỏng để dễ dàng hút chất lỏng từ nơi cao đến nơi thấp mà không cần sự trợ giúp của máy bơm bên ngoài.

Hệ thống thoát nước trên mái siphon của Canlon dựa trên phương trình động lực học chất lỏng của Bernoulli và được trang bị phần mềm tính toán thủy lực tự phát triển để khớp chính xác đường kính ống và số lượng ống dẫn, đảm bảo kích hoạt siphon ổn định khi có lượng mưa lớn và tạo thành dòng chảy đầy ống. Điều này khác với hệ thống thoát nước bán ống trọng lực truyền thống và đạt được khả năng thoát nước nhanh chóng.

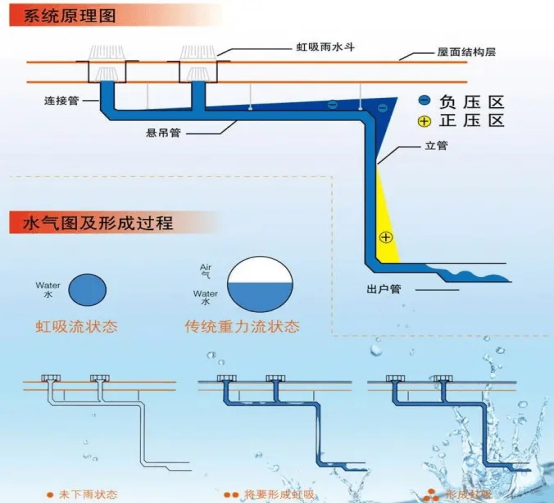

1. Giai đoạn lưu trữ nước dựa trên trọng lực ban đầu

Khi trời mưa nhẹ, nước mưa chảy vào máng xối và được thu gom bằng phễu chứa nước mưa siphon đặc biệt của Các phễu chứa nước mưa được tích hợp lưới chống xoáy và chắn gió để ngăn lượng lớn không khí lọt vào đường ống, mái nhà tiếp tục tích nước đến độ sâu tới hạn khoảng 30-50mm.Canlon .

2. Giai đoạn chuyển tiếp trộn khí-nước

Khi lượng mưa tăng lên, nước mưa tiếp tục chảy vào các đường ống và dòng nước tốc độ cao cuốn đi không khí bên trong đường ống, tạo ra dòng không khí và cột nước hỗn hợp trong đường ống.

3. Giai đoạn toàn dòng siphon áp suất âm (điều kiện vận hành lõi)

Không khí được đẩy ra ngoài hoàn toàn và toàn bộ đường ống được điều áp 100%. Lực hút áp suất âm được tạo ra do chênh lệch chiều cao thẳng đứng giữa mái và cửa thoát nước ngoài trời, tốc độ dòng chảy có thể đạt 6-10m/s (so với chỉ 1-2m/s bằng trọng lực truyền thống). Lực hút nước tốc độ cao từ mái nhà này giúp ngăn nước tích tụ hoặc tràn khi mưa lớn.

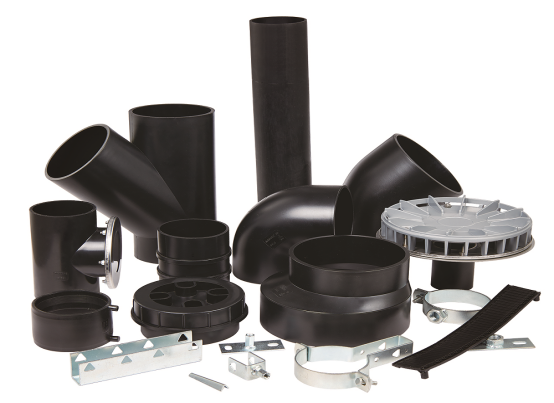

Bộ linh kiện thoát nước siphon Canlon hoàn chỉnh

1. Thành phần cốt lõi: phễu chứa nước mưa siphon độc quyền của Canlon (sản phẩm được cấp bằng sáng chế)

• Có lưới chắn gió nhiều lớp, cánh dẫn hướng chống xoáy và cửa hút nước bên hông để ngăn không khí bị hút vào;

• Tương thích với ngói composite kim loại, mái kim loại phủ TPO/PMP và mái bê tông; CTC được Cục Kiểm định và Kiểm dịch Quốc gia chứng nhận.

• Thiết kế độ sâu nước thấp phía trước máng xối giúp giảm chiều cao tích tụ nước trong máng, nhờ đó giảm tải trọng cho mái và nguy cơ rò rỉ.

2. Ống và phụ kiện HDPE (Polyethylene mật độ cao)

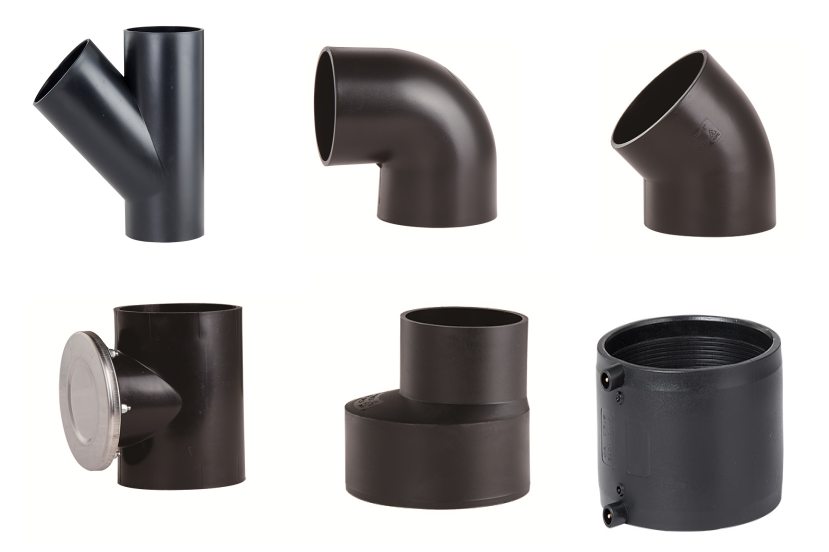

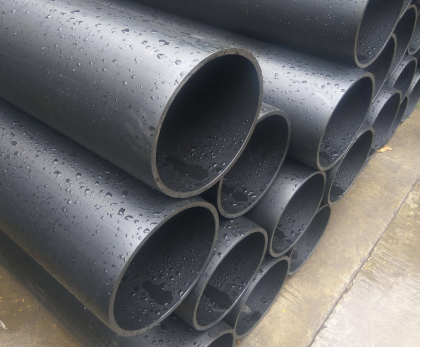

Hệ thống thoát nước siphon Canlon sử dụng ống HDPE chống lão hóa hoàn toàn mới, có tích hợp hàn nóng chảy để bịt kín chắc chắn; nó có đầy đủ các thông số kỹ thuật từ De63 đến De315, đồng thời chịu được nhiệt độ cao và thấp, axit và kiềm, khiến nó phù hợp với điều kiện làm việc phức tạp trong các nhà máy và sân vận động.

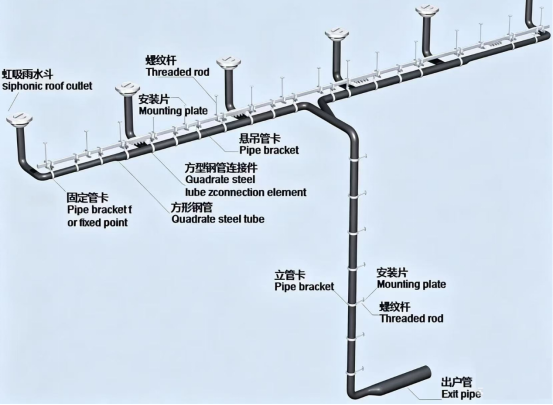

3. Hệ thống treo và cố định tản năng lượng thứ cấp ( giá đỡ được cấp bằng sáng chế của Canon )

Dòng nước tốc độ cao dưới áp suất âm siphon sẽ tạo ra rung động. Hệ thống treo bao gồm thép vuông đặc biệt, thanh ren, kẹp ống chống rung và kẹp thanh chống được sử dụng để tiêu tán tải trọng giãn nở, co lại và rung của đường ống. Ống ngang không cần dốc và có thể đặt nằm ngang theo ý muốn.

4. Linh kiện phụ trợ

Hệ thống bao gồm các máng thoát tràn, chuyển hướng nối ống ngắn, ống chuyển hướng ra ngoài và giếng kiểm tra tiêu tán năng lượng ngoài trời; nó có thể được kết hợp với các mô-đun thu nước mưa của Canon để tái chế và tái sử dụng nước mưa ở các thành phố bọt biển.

Phân Tích Toàn Diện Ưu Điểm Và Nhược Điểm Của Hệ Thống Canlon Siphon

(I) Ưu điểm cốt lõi (So với thoát nước trọng lực truyền thống)

1. Cải thiện đáng kể hiệu quả thoát nước, loại bỏ tình trạng tích tụ nước trên mái nhà.

Tốc độ dòng chảy toàn ống gấp 3 đến 6 lần so với hệ trọng lực, tốc độ thoát nước mưa lớn tăng 70% trên cùng diện tích mái; các nhà máy và sân vận động có quy mô lớn sẽ không bị tràn máng xối hoặc ngập mái nhà.

2. Đường kính ống nhỏ hơn, tiết kiệm 30%–50% chi phí sử dụng vật liệu.

Hệ thống trọng lực thường sử dụng đường ống có đường kính De200 hoặc lớn hơn, trong khi hệ thống siphon Canlon thường sử dụng De75–De160. Điều này giúp giảm một nửa số lượng đường ống, phụ kiện và ống đứng, giảm đáng kể chi phí vật liệu cũng như chi phí vận chuyển và nâng hạ.

3. Ống ngang được đặt với độ dốc bằng 0 để tối đa hóa chiều cao lưới trong nhà.

Ống ngang truyền trọng lực truyền thống phải có độ dốc xuống 1‰–3‰, chiếm hết chiều cao trần nhà; Ống treo siphon Canlon có thể được bố trí hoàn toàn theo chiều ngang, loại bỏ nhu cầu hạ trần trong các nhà máy, trung tâm mua sắm và sân vận động, nhờ đó giải phóng không gian sử dụng trong nhà.

4. Ít đường dẫn nước mưa vào và ống dẫn nước xuống làm giảm đáng kể khả năng rò rỉ.

Diện tích mái lớn chỉ cần một vài phễu hứng nước mưa, giúp giảm số lượng máng xối và các điểm hư hỏng do chống thấm trên mái. Kết hợp với màng chống thấm riêng của Canlon đạt được khả năng chống thấm và thoát nước tích hợp, giảm nguy cơ rò rỉ từ nguồn.

5. Dòng nước tốc độ cao tự làm sạch, vận hành lâu dài không cần bảo trì.

Dòng nước tốc độ cao 6-10m/s cuốn trôi bùn, cát và lá rụng khỏi thành ống, giúp đường ống ít bị tắc. Không cần lắp đặt giếng làm sạch trong nhà nên chi phí bảo trì cực thấp.

6. Bố trí linh hoạt, thích ứng với mái có hình dạng không đều và nhịp lớn.

Không bị hạn chế bởi dầm, cột hoặc bố cục kết cấu thép của tòa nhà, các bậc thang có thể được bố trí tập trung ở các góc của tòa nhà mà không làm gián đoạn bố cục không gian bên trong; thích hợp cho mái quang điện, sân vận động cong và nhà máy siêu dài.

7. Hệ thống bền vững, xanh và ít carbon.

Ống HDPE có tuổi thọ ≥25 năm, phù hợp với tuổi thọ của mái kim loại và màng chống thấm; chúng có thể được kết nối với các mô-đun thu nước mưa, cho phép nước mưa được tái chế để tưới cảnh quan và xả nước, đáp ứng các tiêu chuẩn của thành phố bọt biển và kiếm điểm thưởng cho các công trình xanh.

(ii) Hạn chế của hệ thống

1. Giai đoạn thiết kế ban đầu có rào cản gia nhập cao, đòi hỏi phải tính toán và lập mô hình thủy lực chuyên dụng.

Đường ống và phễu đựng nước mưa không được tự ý lắp đặt hoặc thêm/bớt tại chỗ. Đội ngũ kỹ thuật của Canon cần tiến hành tính toán thủy lực chuyên sâu trên bản vẽ mà đội thi công thông thường không thể tự thiết kế được.

2. Chi phí tổng thể ban đầu của một hệ thống đơn lẻ cao hơn một chút so với hệ thống thoát nước trọng lực đơn giản.

Phễu chứa nước mưa chuyên dụng và hệ thống treo chống động đất có giá cao hơn các bộ phận được nạp trọng lực thông thường, nhưng việc tiết kiệm vật liệu ống và trần kỹ thuật dân dụng có thể bù đắp chênh lệch giá, dẫn đến chi phí tổng thể thấp hơn trong trung và dài hạn.

3. Yêu cầu độ chính xác thi công cao

Độ phẳng của phễu chứa nước mưa, hàn nóng chảy của đường ống và khoảng cách giữa các giá đỡ phải được thi công nghiêm ngặt theo đúng quy cách. Những sai lệch trong lắp đặt sẽ ảnh hưởng đến việc hình thành áp suất âm siphon và cần có sự hướng dẫn, hướng dẫn tại chỗ của Canlon Technology.

4. Những mái nhà rất nhỏ (dưới 1000㎡) thường có giá trị kém so với số tiền bỏ ra.

Đối với các cửa hàng nhỏ và mái nhà nhỏ, thoát nước trọng lực đơn giản sẽ tiết kiệm hơn, trong khi thoát nước siphon phù hợp hơn với các tòa nhà có diện tích lớn, nhịp lớn (trên 5000㎡).

Các kịch bản ứng dụng chính thống

1. Nhà máy công nghiệp/cơ sở thiết bị nặng (kịch bản cốt lõi)

Mái nhà siêu dài kết cấu thép, nhà xưởng nhịp lớn, khu kho bãi và hậu cần, chẳng hạn như nhà xưởng kết hợp rộng hơn 100.000 mét vuông, giải quyết vấn đề thoát nước tập trung của mái nhà diện tích lớn.

2. Công trình công cộng lớn

Các trung tâm hội nghị, sân vận động, ga đường sắt cao tốc, nhà ga sân bay và ga tàu điện ngầm có mái cong/không đều và trần siêu cao, đòi hỏi độ cao trần và tính thẩm mỹ cao.

3. Tổ hợp thương mại, trung tâm mua sắm

Khối đế nhiều tầng có mái và giếng trời rộng, có ống ngang không dốc và không hạ trần, đảm bảo chiều cao sàn của các quán.

4. Tấm lợp ngói composite kim loại tráng phủ

Nó tương thích với tấm lợp tích hợp ngói kim loại TMP/PMP của Canlon , có bằng sáng chế thử nghiệm độc quyền và cung cấp khả năng chống thấm và thoát nước hoàn chỉnh cho tấm lợp kim loại.

5. Mái nhà tích hợp quang điện

Các tấm quang điện bao phủ diện tích lớn của mái nhà, giảm nguy cơ chống thấm qua các khe hở, đồng thời thu gom và tái sử dụng nước mưa.

6. Dự án hỗ trợ thành phố bọt biển

Khi kết hợp với các mô-đun lưu trữ nước Canlon PP, nó đạt được khả năng thoát nước, lưu trữ và sử dụng nước mưa tích hợp, phù hợp với nhà ở tái định cư, khu công nghiệp và trường học.

Các trường hợp kỹ thuật điển hình

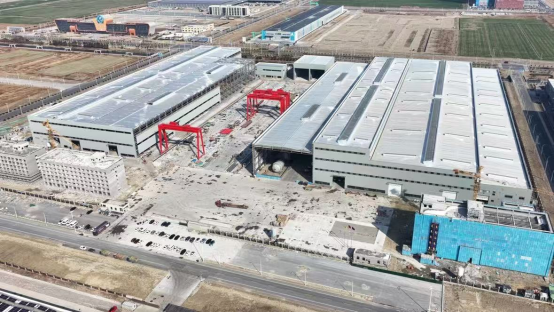

Cơ sở sản xuất thiết bị nặng Yongda Chemical Machinery (Rudong)

• Quy mô dự án: Tổng diện tích xây dựng 120.000 mét vuông, bao gồm nhà xưởng kết hợp và nhà xưởng sản xuất vật liệu đặc biệt với mái thép siêu dài, với tổng vốn đầu tư 1 tỷ nhân dân tệ;

• Giải pháp: Toàn bộ mái nhà sẽ được trang bị hệ thống thoát nước mưa Canlon siphon, có đội ngũ kỹ thuật sàng lọc toàn bộ quy trình bản vẽ, cung cấp vật tư và hướng dẫn kỹ thuật tận nơi;

• Kết quả thực hiện: Số lượng phễu và ống đứng nước mưa giảm 52% so với giải pháp trọng lực ban đầu, trần không cần hạ xuống, tiết kiệm gần 40% vật liệu ống, không bị tích tụ hoặc rò rỉ nước trong mùa mưa, phù hợp với yêu cầu chống ăn mòn của các công trình nhà máy hóa chất.

Dự án hỗ trợ lợp ngói composite kim loại đa vùng

Dựa trên bằng sáng chế của Canlon 'Thiết bị kiểm tra hệ thống thoát nước bằng xi phông cho mái kim loại có lớp phủ', chúng tôi cung cấp các giải pháp xi phông hoàn chỉnh cho mái tấm tích hợp TMP/PMP ở nhiều khu vực khác nhau, thực hiện việc xây dựng hệ thống thoát nước và chống thấm tích hợp, đồng thời tránh được vấn đề rò rỉ thường gặp ở máng xối trên mái kim loại.

Lợi thế khác biệt cốt lõi của Canlon (so sánh ngành)

1. Phát triển tổng hợp về chống thấm và thoát nước: Chúng tôi cung cấp bộ màng chống thấm, mái kim loại và hệ thống siphon hoàn chỉnh với các bộ phận được tiêu chuẩn hóa, loại bỏ các vấn đề rò rỉ do kết nối giữa các thương hiệu khác nhau;

2. Một bộ đầy đủ các bằng sáng chế tự phát triển: nhiều bằng sáng chế phát minh về phễu đựng nước mưa, thiết bị thử nghiệm và hệ thống treo chống động đất;

3. Dịch vụ kỹ thuật trọn gói: Mô hình thủy lực miễn phí, sàng lọc thứ cấp bản vẽ, bàn giao thi công tại chỗ và dịch vụ nghiệm thu cấp nước một cửa;

4. Thử nghiệm nghiêm ngặt vượt tiêu chuẩn quốc gia: Phòng thí nghiệm của chúng tôi có thể mô phỏng các điều kiện lượng mưa, mặt cắt máng xối và độ dốc mái khác nhau để kiểm tra độ ổn định của hệ thống.
