Nghiên cứu về khả năng chống đâm của màng chống thấm nước được áp dụng trước

1. Khả năng chống đâm của các tấm với các hệ thống công thức khác nhau

Hệ thống HDPE/EVA
sử dụng HDPE làm nhựa chính và được sửa đổi bằng cách thêm nhựa EVA. Ảnh hưởng của hàm lượng nhựa EVA đến các tính chất cơ học và điện trở đâm của tấm (độ dày 1,0 mM) đã được nghiên cứu. Các kết quả được thể hiện trong Bảng 1.

Bảng 1 Ảnh hưởng của hàm lượng nhựa EVA đến tính chất cơ học và khả năng chống đâm thủng

Khi hàm lượng nhựa EVA trong hệ thống tăng lên, độ căng, độ bền kéo và độ cứng của bờ tiếp tục giảm, trong khi độ giãn dài khi phá vỡ phim tiếp tục tăng. Điều này là do khi hàm lượng nhựa EVA tăng, tỷ lệ monome vinyl acetate tăng, độ kết tinh của hệ thống giảm, khiến các tính chất cơ học giảm, độ bền tăng và độ cứng giảm. Đồng thời, điện trở đâm thủng của tấm có xu hướng giảm khi tăng hàm lượng nhựa EVA và nó không còn có thể đáp ứng các yêu cầu tiêu chuẩn khi nhựa EVA được thêm vào 40%. Xem xét các tính chất cơ học và độ cứng, hợp lý hơn cho hàm lượng nhựa EVA trong hệ thống HDPE là khoảng 30%.

Điện trở của hệ thống NS06/PP

Lấy NS06 làm nhựa chính, nó được cải thiện bằng cách thêm các tỷ lệ và loại nhựa PP khác nhau. Sau khi xác minh thử nghiệm, khả năng tương thích của các nhãn hiệu PP khác nhau với NS06 là khá khác nhau. Đánh giá toàn diện cho thấy các hệ thống PP T30 và NS06 có khả năng tương thích tốt sau khi trộn. Ảnh hưởng của hàm lượng nhựa PP T30s đến các tính chất cơ học và điện trở đâm thủng của tấm (độ dày 1,0 mm) được thể hiện trong Bảng 2.

Bảng 2 Ảnh hưởng của hàm lượng nhựa PP T30 đến tính chất cơ học và khả năng chống đâm thủng

Với sự gia tăng của hàm lượng nhựa PP T30 trong hệ thống, lực kéo, độ bền kéo, điện trở đâm thủng và độ cứng bờ của tấm đều cho thấy xu hướng ngày càng tăng. Trong số đó, lực kéo và khả năng chống đâm thủng bị ảnh hưởng rất nhiều bởi hàm lượng nhựa PP T30S. Với sự gia tăng hàm lượng nhựa PP T30S, hai chỉ số này tăng lên nhanh chóng, trong khi độ giãn dài khi phá vỡ bộ phim cho thấy xu hướng giảm. Khi hàm lượng nhựa PP T30 tăng lên 40%, mẫu đã phá vỡ ngay khi nó được kéo trong quá trình thử nghiệm và không thể đáp ứng các yêu cầu của các chỉ số hiệu suất cơ học.

Đồng thời, với sự gia tăng hàm lượng nhựa PP T30S, độ cứng của tấm tăng nhanh, không thể đáp ứng các yêu cầu xây dựng ứng dụng thực tế. Đánh giá toàn diện cho thấy việc sử dụng nhựa PP T30 được sửa đổi NSO6 với nội dung khoảng 35% có thể đáp ứng các yêu cầu tiêu chuẩn và trang tính là cứng và mềm vừa phải, đáp ứng các yêu cầu ứng dụng xây dựng.

2. Ảnh hưởng của độ dày tấm đối với khả năng chống đâm

Hiệu suất chống đâm thủng đánh giá khả năng của màng chống thấm để chống lại thiệt hại từ các vật thể cứng bên ngoài. Các màng chống thấm có độ dày khác nhau có khả năng thích ứng khác nhau với môi trường trong quá trình xây dựng và ứng dụng thực tế.

Để tạo điều kiện so sánh với các biến khác, thiết kế dựa trên tấm dày 1,0 mm. Lấy hệ thống công thức với HDPE làm loại nhựa chính và hàm lượng nhựa EVA là một ví dụ 30%, ảnh hưởng của độ dày của tấm khác nhau đối với hiệu suất kháng thủng đã được nghiên cứu và kết quả được thể hiện trong Bảng 3.

Bảng 3 Ảnh hưởng của độ dày của tấm khác nhau đối với khả năng chống đâm

Trong hệ thống công thức này, khi độ dày của tấm tăng, điện trở đâm vào; Khi độ dày của tấm đạt 0,9 mm trở lên, điện trở đâm thủng đáp ứng các yêu cầu tiêu chuẩn và khi độ dày của tấm tăng, điện trở đâm tăng tuyến tính. Với tiền đề rằng các chỉ số hiệu suất khác đáp ứng các tiêu chuẩn, khi thiết kế công thức tấm dày hơn, độ cứng của tấm có thể được giảm bằng cách giảm tỷ lệ nhựa chính của HDPE trong công thức, thuận lợi hơn cho việc xây dựng các nút chi tiết và cải thiện hiệu suất xây dựng tổng thể.

3. Ảnh hưởng của độ dày lớp tự dính lên khả năng chống đâm

GB/T23457-2017 quy định rằng độ dày của lớp tự dính của màng lớp P không được nhỏ hơn 0,25 mm. Trong quá trình thử nghiệm, người ta thấy rằng trong một phạm vi nhất định, khi độ dày của lớp tự dính tăng lên, hiệu ứng liên kết ở các cạnh chồng chéo của màng được cải thiện và cường độ vỏ tăng lên; Tuy nhiên, khi độ dày của lớp tự dính tăng, chi phí tăng đáng kể; Đồng thời, trong quá trình thử nghiệm kháng thủng, người ta thấy rằng độ dày của lớp tự dính tăng lên, đầu đâm sẽ không xuyên qua tấm trong một thời gian ngắn, do đó làm tăng khả năng chống đâm của màng.

Bảng tham chiếu được sử dụng trong thử nghiệm này được làm bằng nhựa EVA 30% được thêm vào hệ thống HDPE và độ dày của tấm là 1,0 mm. Ảnh hưởng của độ dày lớp tự dính khác nhau đối với điện trở đâm của tấm được nghiên cứu. Các kết quả được thể hiện trong Bảng 4.

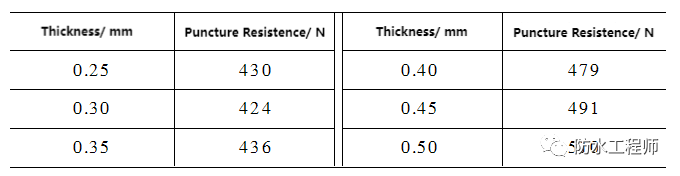

Bảng 4 Ảnh hưởng của độ dày của lớp tự dính lên khả năng chống đâm

4. Ảnh hưởng của kích thước hạt của lớp bảo vệ chống dính vào khả năng chống đâm thủng

Lớp bảo vệ chống dính có hai chức năng chính. Một là hoạt động như một lớp cách ly, để người lao động có thể đi bộ và làm việc trực tiếp trên nó sau khi đặt trước của màng mà không cần một lớp bảo vệ, do đó rút ngắn thời gian xây dựng. Cái còn lại là để bảo vệ lớp tự dính khỏi lão hóa sớm do bức xạ cực tím, đồng thời tạo thành sự bám dính đầy đủ với bê tông đổ sau đó để loại bỏ nước thấm nước.

Có hai lớp bảo vệ chống dính chính thống trên thị trường, một là cát mullite và lớp còn lại là cát thiêu kết tổng hợp nhân tạo. Tờ điểm chuẩn được sử dụng trong thử nghiệm được thực hiện từ 30% nhựa EVA được thêm vào hệ thống HDPE, độ dày của tấm là 1,0 mm và độ dày của tự dính là 0,35 mm. Ảnh hưởng của các loại và kích thước hạt khác nhau của cát cách ly trên điện trở đâm của cuộn dây được nghiên cứu và kết quả được thể hiện trong Bảng 5.

Bảng 5 Ảnh hưởng của loại cát cách ly và kích thước hạt đối với khả năng chống đâm

Cát cách ly có tác dụng phụ đối với khả năng chống đâm của cuộn dây hoàn thành. Điện trở đâm thủng của tấm sau khi phủ cát có mức độ suy giảm nhất định, do đó, cần phải dự trữ đủ lề cho điện trở đâm thủng khi thiết kế công thức tấm. So với cát mullite, cát thiêu kết tổng hợp nhân tạo có những ưu điểm nhất định, với kích thước hạt đồng đều và không có các cạnh sắc nét, và có tác dụng phụ tương đối ít hơn đối với khả năng chống đâm thủng.

Bản gốc: Zhang Ming Trung Quốc xây dựng Tạp chí chống thấm nước 丨 Công nghệ ngày 27 tháng 8 năm 2019
