Canon kỹ thuật | Thoát nước chủ động, ngăn chặn và thoát nước tích hợp – Sự phát triển logic quản lý nước trên mái nhà đằng sau bằng sáng chế thoát nước Siphon của Canon

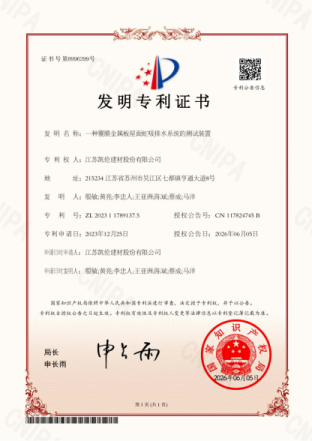

Vào ngày 5 tháng 6 năm 2026, Canlon đã được cấp bằng sáng chế phát minh 'Thiết bị thử nghiệm hệ thống thoát nước Siphon của tấm lợp kim loại màng', số bằng sáng chế ZL202311789137.5. Điều này đánh dấu sự tích hợp chính thức của 'thoát nước tích cực' vào khả năng cốt lõi của hệ thống mái kim loại màng (tấm tích hợp Fusion®), bên cạnh 'chống thấm'—khái niệm 'chống thấm và thoát nước tích hợp' đã chuyển từ khái niệm lý thuyết sang thực tiễn kỹ thuật có thể kiểm chứng và kiểm chứng.

Tư duy thông thường trong các dự án lợp mái: ưu tiên chống thấm hơn thông gió

Trong một thời gian dài, trọng tâm kỹ thuật của các dự án lợp mái là 'phòng ngừa' - nghĩa là nếu có lớp chống thấm, nước không thể lọt vào và mọi thứ đều ổn. Điều 2.0.1 của GB 55030-2022 'Quy cách chung về chống thấm công trình và kỹ thuật đô thị' đề xuất nguyên tắc chống thấm 'thích ứng với điều kiện địa phương, ưu tiên phòng ngừa, kết hợp phòng chống và thoát nước và quản lý toàn diện'. Tuy nhiên, trong thực tế kỹ thuật, 'thoát nước' thường được đơn giản hóa thành thiết kế kết cấu của lớp dốc - đảm bảo độ dốc thoát nước không nhỏ hơn giá trị tiêu chuẩn và nước có thể chảy vào máng xối nhờ trọng lực.

Vấn đề là hệ thống thoát nước trọng lực phụ thuộc vào độ dốc. T/CECS 1668-2024 quy định độ dốc tối thiểu là 2% đối với mái panel tích hợp. Tuy nhiên, trong thực tế dự án, độ dốc có thể sai lệch so với giá trị thiết kế do các yếu tố như biến dạng kết cấu, nén lớp cách nhiệt và lỗi thi công. Khi độ dốc không đủ để vượt qua lực cản dòng nước, sự tích tụ nước cục bộ sẽ xảy ra trên mái nhà.

Tác động của sự tích tụ nước lên lớp chống thấm là dần dần: ngâm nước trong thời gian dài làm tăng tốc độ di chuyển của chất hóa dẻo trong màng, chu kỳ đóng băng-tan băng vào mùa đông tạo ra áp lực xen kẽ lên các mối hàn chồng lên nhau, đồng thời sự lắng đọng của bụi và vi sinh vật ở những khu vực ngập nước càng làm suy yếu khả năng chống chịu thời tiết của bề mặt màng. Một mái nhà không bao giờ khô sẽ khiến lớp chống thấm của nó già đi nhanh hơn—ngay cả khi nước không thực sự 'rò rỉ vào', sự hao mòn kinh niên trên hệ thống mái đã bắt đầu.

Ý nghĩa của 'tích hợp ngăn chặn và thoát nước' trong kỹ thuật

'Chống thấm và thoát nước tích hợp' không chỉ đơn giản là sự kết hợp giữa chống thấm và thoát nước. Nguyên tắc cốt lõi của nó là lớp chống thấm đảm bảo 'không rò rỉ' và hệ thống thoát nước đảm bảo 'không tích tụ nước' - cả hai bổ sung và song song, không phải sơ cấp và thứ cấp. Một mái nhà chống thấm và thoát nước tích hợp thực sự phải có khả năng dẫn nước mưa nhanh chóng ra khỏi mái nhà thông qua hệ thống thoát nước có tổ chức, ngay cả trong điều kiện độ dốc bằng 0, ngăn nước đọng lại trên mái nhà lâu hơn thời gian chảy tràn cần thiết.

Khái niệm này hoàn toàn phù hợp với các nguyên tắc xây dựng thành phố bọt biển . 'Ý kiến hướng dẫn về thúc đẩy xây dựng thành phố bọt biển' (Guo Ban Fa [2015] Số 75), do Tổng Văn phòng Hội đồng Nhà nước ban hành năm 2015, đã đề xuất chính sách gồm sáu ký tự: 'xâm nhập, lưu giữ, lưu trữ, thanh lọc, sử dụng và thoát nước.' Trong số này, 'thoát nước' là giai đoạn cuối cùng không thể thiếu—khi cường độ mưa vượt quá khả năng thấm và tích trữ, nước mưa dư thừa phải được xả vào sông một cách an toàn và có trật tự mạng lưới đường ống đô thị; nếu không, thành phố bọt biển sẽ chuyển từ 'hút nước' thành 'ngập nước'. Là giao diện đầu tiên tiếp nhận nước mưa trong một tòa nhà, khả năng thoát nước của mái nhà quyết định độ an toàn thủy lực của tòa nhà trong điều kiện mưa lớn.

Một thiết bị thử nghiệm, nó đã hoàn thành mảnh ghép nào?

Thiết lập thử nghiệm này bao gồm năm đơn vị: một đơn vị có các tấm kim loại phủ màng ở cả hai bên để mô phỏng cấu trúc mái thực tế, một đơn vị máng xối để thu nước đến, một đơn vị siphon để tạo áp suất âm để điều khiển dòng chảy toàn ống, một đơn vị lượng mưa mô phỏng để cung cấp nguồn nước có thể kiểm soát và một đơn vị thử nghiệm để ghi lại áp suất siphon và hiệu suất thoát nước. Làm việc cùng nhau, năm đơn vị đã tái tạo lại các điều kiện vận hành hoàn chỉnh của toàn bộ hệ thống thoát nước siphon trên mái nhà trong điều kiện phòng thí nghiệm.

Giá trị đặc biệt của thiết bị này nằm ở ba tính năng 'điều chỉnh': tiết diện máng xối có thể điều chỉnh, cho phép kiểm tra hiệu quả thoát nước đối với các máng xối có kích thước khác nhau, làm cơ sở cho việc lựa chọn thiết kế; độ dốc mái có thể điều chỉnh, xác minh sự thay đổi thời gian dòng chảy từ độ dốc bằng 0 đến các góc nghiêng khác nhau, trả lời câu hỏi thiết kế về 'độ dốc tối thiểu cần thiết để đảm bảo thoát nước trong một thời gian xác định'; và các mô hình phễu đựng nước mưa và đường kính ống có thể hoán đổi cho nhau, cho phép so sánh sự khác biệt về hiệu suất của các bộ phận thoát nước khác nhau trên cùng một nền tảng, tránh các lỗi kỹ thuật phổ biến như 'ống lớn với phễu nhỏ' hoặc 'ống nhỏ với phễu lớn' do thành phần không khớp.

Ba khả năng này đều hướng đến cùng một mục tiêu: chuyển thiết kế hệ thống thoát nước siphon cho mái nhà bảng tích hợp từ phương pháp tiếp cận 'lựa chọn dựa trên kinh nghiệm' sang phương pháp 'dựa trên dữ liệu'. Trước đây, các nhà thiết kế chỉ có thể xác định đường kính ống và loại phễu dựa trên công thức thực nghiệm và mẫu của nhà sản xuất—một quy trình có độ tin cậy giảm đáng kể khi diện tích mái vượt quá một tỷ lệ nhất định hoặc thiết kế của tòa nhà dẫn đến đường thoát nước phức tạp. Với hệ thống này, các giải pháp thoát nước cho bất kỳ dự án cụ thể nào đều có thể được kiểm tra và xác minh trước khi xuất xưởng, chuyển hiệu suất của hệ thống từ 'dựa vào tuyên bố của nhà sản xuất' sang 'đang được thử nghiệm.'

Ưu điểm tự nhiên của tấm lợp tích hợp – bề mặt chống thấm liên tục, có thể hàn được

Hệ thống thoát nước siphonic không phải là một công nghệ mới. Chúng đã được sử dụng trong nhiều thập kỷ trên mái phẳng bê tông. Tuy nhiên, hệ thống thoát nước siphonic trong điều kiện mái kim loại phải đối mặt với một thách thức đặc biệt: có sự chồng chéo giữa các tấm kim loại. Nếu các lớp phủ không hoàn toàn kín nước, áp suất âm siphonic sẽ hút không khí vào từ các khe hở, làm gián đoạn trạng thái dòng chảy toàn ống . Hệ thống thoát nước siphonic về cơ bản là một hệ thống áp suất âm đòi hỏi hệ thống phải kín khí.

Đây là logic tương thích vốn có giữa các tấm lợp tích hợp và hệ thống thoát nước siphon: các tấm lợp tích hợp, thông qua hàn không khí nóng trên vật liệu cuộn polymer bề mặt , tạo nên một lớp màng chống thấm liền mạch trên tấm kim loại. Lớp màng này không chỉ giải quyết vấn đề 'nước rò rỉ' mà quan trọng hơn là nó đảm bảo độ kín cần thiết để hệ thống siphon hoạt động - không khí không thể đi vào các đường ống dọc theo các đường nối chồng lên nhau, trạng thái áp suất âm có thể được duy trì ổn định và hiệu suất siphon không bị ảnh hưởng bởi các khoảng trống trong cấu trúc tấm kim loại. Ở một góc độ khác: bề mặt chống thấm được hàn hoàn toàn của tấm lợp tích hợp là điều kiện tiên quyết cho việc 'cấy ghép' hệ thống thoát nước siphon từ mái bê tông sang mái kim loại. Cả hai không chỉ đơn giản là sự kết hợp của các sản phẩm mà còn là sự tương thích sâu sắc của các hệ thống.

Từ bằng sáng chế đến hệ thống: một vòng khép kín của khả năng toàn chuỗi

Giá trị thực sự của bằng sáng chế này không nằm ở bản thân thiết bị mà nằm ở khả năng khép kín mà nó tạo ra. Trước đó, sự tích lũy công nghệ của Canlon trong lĩnh vực bảng tích hợp tập trung vào ba khía cạnh: vật liệu—quy trình tích hợp tại nhà máy của cuộn polymer và tấm kim loại; sản phẩm—cùng biên tập tiêu chuẩn nhóm T/CECS 1668-2024; và ứng dụng—xác minh kỹ thuật trong các nhà máy công nghiệp như cơ sở Bia Yanjing Danjiangkou. Bằng sáng chế thoát nước siphon hoàn thành khía cạnh thứ tư: xác minh hệ thống. Điều này tạo thành một chuỗi hoàn chỉnh gồm 'bằng sáng chế vật liệu → tiêu chuẩn sản phẩm → triển khai kỹ thuật → thử nghiệm hệ thống.'

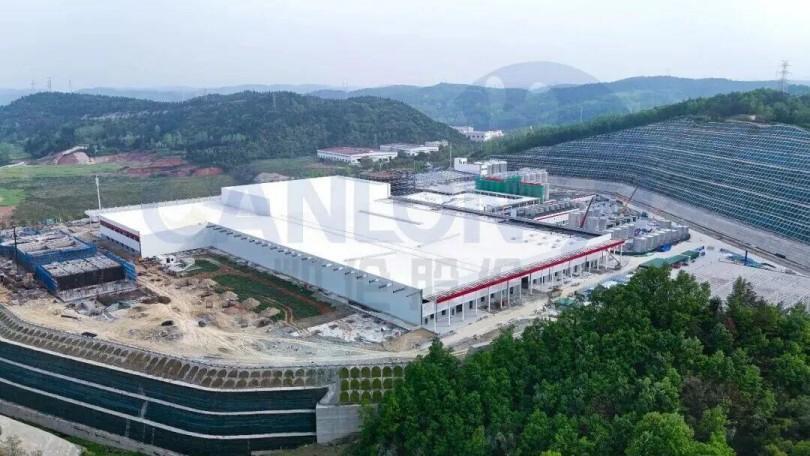

Dự án cơ sở bia Yên Kinh Đan Giang Khẩu

Về mặt công nghiệp, sản phẩm của giải pháp lợp mái không còn chỉ là một chồng tấm mái và một bộ bản vẽ xây dựng mà là 'các chỉ số hiệu suất hệ thống đã được kiểm tra và xác minh'—theo các thông số thiết kế cụ thể, hệ thống thoát nước của giải pháp này có thể thoát nước từ mái nhà trong một thời gian xác định, với hoạt động hút nước ổn định và dòng chảy toàn ống liên tục. Đối với chủ sở hữu, điều này có nghĩa là 'hệ thống thoát nước và chống thấm tích hợp' đã chuyển đổi từ khẩu hiệu của công ty thành một cam kết kỹ thuật có thể kiểm chứng được.

Phần kết luận

Những tiến bộ công nghệ trong kỹ thuật lợp mái đôi khi không thể hiện ở việc phát minh ra vật liệu mới mà ở sự quan tâm nghiêm túc đến một vấn đề cũ. Thoát nước đối với mái nhà là một kỹ năng cơ bản đã bị bỏ quên từ lâu—mọi người đều biết nó quan trọng, nhưng về mặt kỹ thuật, nó bị giới hạn ở cấp độ kinh nghiệm 'chỉ cần đảm bảo độ dốc phù hợp.' Khi ngành bắt đầu thiết lập các tiêu chuẩn thử nghiệm có thể định lượng và các phương pháp xác minh cho hệ thống thoát nước trên mái nhà, điều đó cho thấy rằng việc quản lý nước trên mái nhà đang phát triển từ một bước xây dựng được xử lý vội vàng thành một hệ thống con yêu cầu xác minh và thiết kế độc lập.

Bằng sáng chế dành cho thiết bị thử nghiệm này không hề khoe khoang về một cuộc cách mạng vật chất hay tuyên bố đã phá vỡ bất kỳ ai. Nó thực hiện một điều cơ bản hơn: nó chuyển đổi câu hỏi 'nước được thoát ra nhanh như thế nào và sạch như thế nào' từ câu hỏi chủ quan sang câu hỏi dựa trên dữ liệu. Đây chính xác là loại câu hỏi mà một ngành sẽ đặt ra đầu tiên khi nó chuyển từ phát triển chiều rộng sang phát triển chuyên sâu.
